HIỂU VỀ CAN BUS – ỨNG DỤNG CANBUS TRÊN Ô TÔ HIỆN ĐẠI

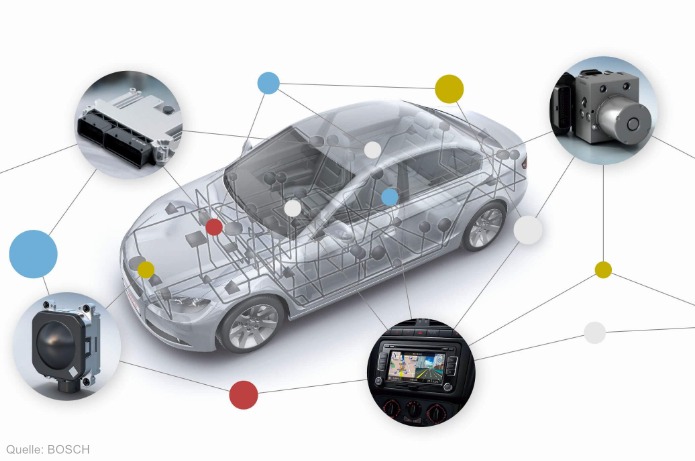

Trong kỷ nguyên cách mạng 4.0, ngành công nghiệp ô tô toàn cầu đang chứng kiến những bước nhảy vọt trong việc áp dụng công nghệ điện tử – số hoá nhằm nâng cao hiệu suất, an toàn và trải nghiệm người lái. Trong bối cảnh đó, hệ thống CAN Bus (Controller Area Network) được xem là nền tảng giao tiếp cốt lõi, là hệ thần kinh trung ương giúp liên kết toàn bộ cấu trúc xe hơi hiện đại.

CAN BUS LÀ GÌ?

CAN Bus (Controller Area Network) là một chuẩn giao tiếp nối tiếp tốc độ cao, được thiết kế đặc biệt để cho phép các bộ điều khiển điện tử (ECU) trên xe ô tô giao tiếp với nhau mà không cần qua máy chủ trung tâm. Công nghệ này được phát triển bởi Robert Bosch GmbH vào những năm 1980, và nhanh chóng trở thành chuẩn công nghiệp toàn cầu trong lĩnh vực ô tô theo tiêu chuẩn ISO 11898.

Thay vì sử dụng hàng trăm sợi dây tín hiệu riêng biệt nối rối rắm giữa các linh kiện, CAN Bus cho phép nhiều hệ thống chia sẻ tín hiệu số thời gian thực chỉ thông qua 2 dây xoắn đôi (CAN High và CAN Low). Điều này giúp giảm thiểu tối đa chi phí sản xuất, giảm trọng lượng tổng thể của xe xe và cải thiện hiệu suất truyền thông điện tử tổng thể.

CẤU TRÚC VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CAN BUS

Một hệ thống CAN Bus bao gồm nhiều nút (node) – mỗi nút là một thiết bị điện tử có khả năng tiếp nhận và gửi dữ liệu mạch vòng. Mỗi khung dữ liệu (frame) CAN chứa các thành phần cốt lõi: mã định danh thông điệp (ID), trường dữ liệu payload, mã kiểm tra lỗi (CRC) và các bit điều khiển cấu trúc khác.

Một điểm đặc trưng ưu việt của mạng CAN là cơ chế phân xử ưu tiên bằng ID: khi có nhiều thiết bị điện tử ECU cùng phát tín hiệu gửi dữ liệu lên đường truyền cùng lúc, khung truyền có mã ID nhỏ hơn sẽ được ưu tiên truyền trước mã ID lớn mà hoàn toàn không gây ra hiện tượng xung đột dữ liệu đường truyền.

Có hai loại định dạng khung truyền tin nhắn dữ liệu CAN phổ biến:

• CAN tiêu chuẩn (Classic CAN với 11-bit ID): Hỗ trợ tối đa cấu hình 2.048 mã nhận dạng định danh khác nhau.
• CAN mở rộng (Extended CAN với 29-bit ID): Hỗ trợ giải thuật lên tới hơn 537 triệu mã nhận dạng định danh khác nhau.

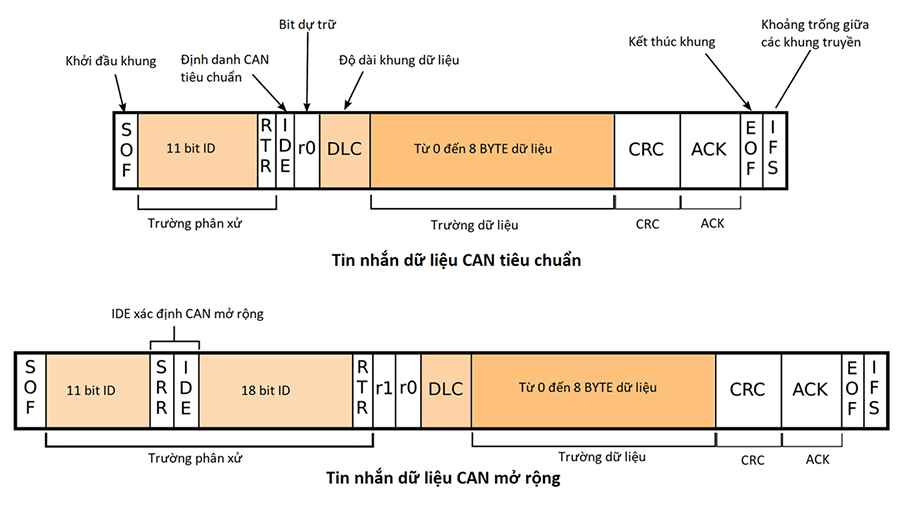

Hình ảnh minh họa cấu trúc tin nhắn CAN, bao gồm cả tin nhắn dữ liệu CAN tiêu chuẩn và tin nhắn dữ liệu CAN mở rộng

PHÂN LOẠI CAN BUS TRÊN Ô TÔ

1. CAN Tốc độ cao (High-Speed CAN)

• Tốc độ truyền dữ liệu dữ liệu: Đạt mức 1 Mbps.
• Ứng dụng thực tế: Được sử dụng để truyền dữ liệu cho các hệ thống an toàn, vận hành hạt nhân yêu cầu thời gian thực chính xác như hệ thống điều khiển động cơ, phanh chống bó cứng ABS, hệ thống kích nổ túi khí an toàn, hộp số tự động.

2. CAN Tốc độ thấp (Low-Speed / Fault-Tolerant CAN)

• Tốc độ truyền dữ liệu dữ liệu: Đạt mức ~125 kbps.
• Ứng dụng thực tế: Chuyên sử dụng cho các hệ thống tiện ích thân xe như hệ thống điều hòa nhiệt độ không khí, mạch điều khiển vị trí ghế sưởi, cụm đồng hồ táp-lô hiển thị thông số, cơ chế khóa mở cửa xe hông.

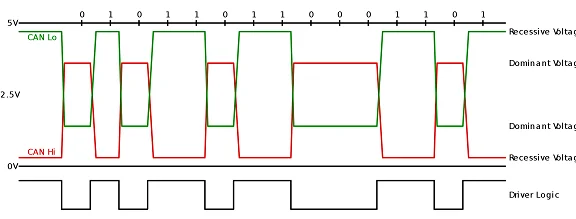

Biểu đồ hiển thị tín hiệu của bus CAN (Controller Area Network), một chuẩn giao tiếp nối tiếp được sử dụng rộng rãi trong ô tô và các hệ thống tự động hóa công nghiệp

3. CAN FD (Flexible Data-rate)

• Tốc độ truyền dữ liệu dữ liệu: Nâng cấp vượt trội đạt đến mức 8 Mbps.
• Băng thông cấu trúc: Dữ liệu payload truyền tải mỗi khung hình được mở rộng lên đến 64 byte (thay vì giới hạn 8 byte của CAN Classic).
• Ứng dụng thực tế: Hỗ trợ đắc lực cho các ứng dụng công nghệ ô tô thông minh hiện đại ngày nay như hệ thống cảm biến radar ADAS, camera 360 độ xe hơi, hệ thống tự động lái tự hành.

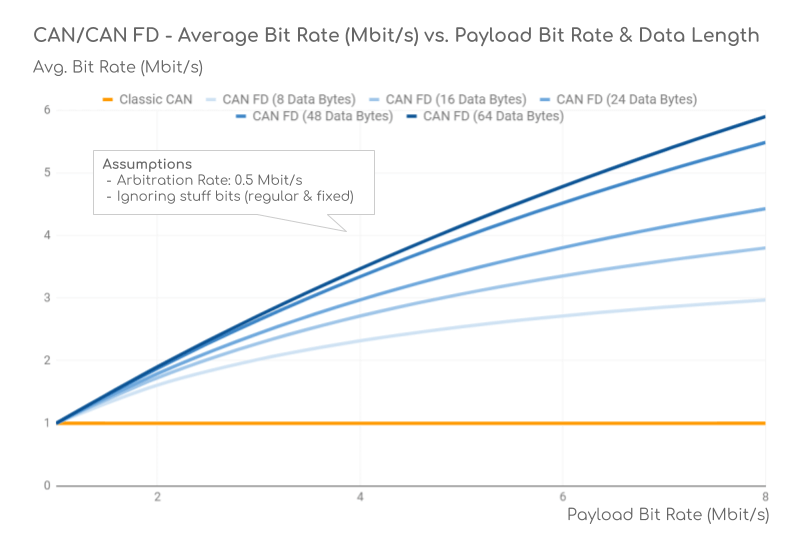

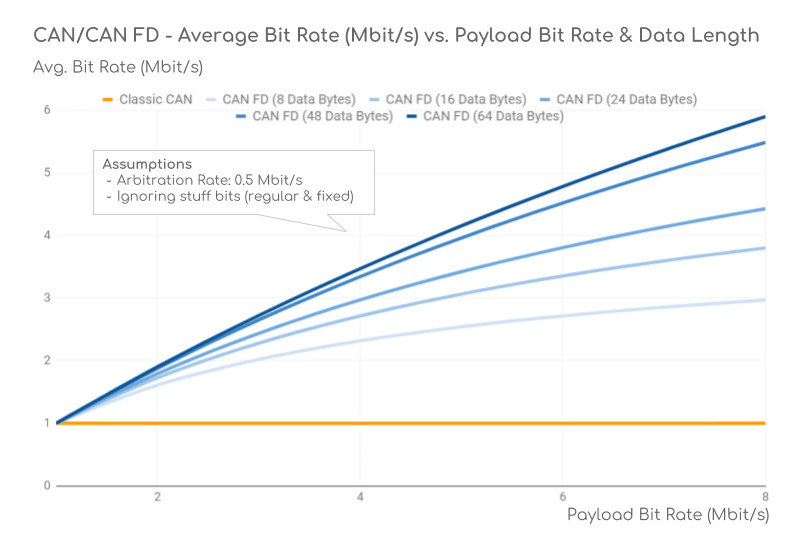

Biểu đồ hiển thị mối quan hệ giữa tốc độ bit trung bình (Mbit/s) với tốc độ bit tải trọng và độ dài dữ liệu cho các chuẩn Classic CAN và CAN FD.

LỢI ÍCH CỦA HỆ THỐNG CAN BUS

✅ TIẾT KIỆM CHI PHÍ & TRỌNG LƯỢNG XE HƠI
Thay vì hàng trăm dải dây dẫn cơ học nối chằng chịt, mạng CAN chỉ cần sử dụng 2 dây tín hiệu xoắn chính, giúp cắt giảm tới hàng km dây dẫn điện trong cabin – đồng nghĩa với việc tối ưu giảm trọng lượng giúp tiết kiệm nhiên liệu và dễ dàng bảo trì mạch điện.

✅ HIỆU SUẤT TRUYỀN TẢI CAO & CHỐNG NHIỄU VƯỢT TRỘI
Nhờ cơ chế truyền tín hiệu hiệu số vi sai (Differential Signaling) trên dây xoắn, mạng CAN Bus hoạt động cực kỳ ổn định trong môi trường nhiễu điện từ trường mạnh, giúp bảo toàn tính chính xác của dữ liệu trong mọi điều kiện vận hành khắc nghiệt nhất của ô tô.

✅ TÍCH HỢP VÀ ĐIỀU KHIỂN ĐỒNG BỘ TOÀN DIỆN
Các phụ kiện công nghệ lắp thêm như màn hình Android, hệ thống camera 360 độ, cảm biến áp suất lốp TPMS, điều khiển hành trình Cruise Control đều cần giao tiếp lệnh trực tiếp với hộp ECU qua giao thức CAN Bus để hiển thị thông số hoặc đồng bộ phím điều khiển trên vô-lăng lái.

✅ TƯƠNG THÍCH HOÀN HẢO VỚI CÁC GIAO THỨC CHUẨN TOÀN CẦU

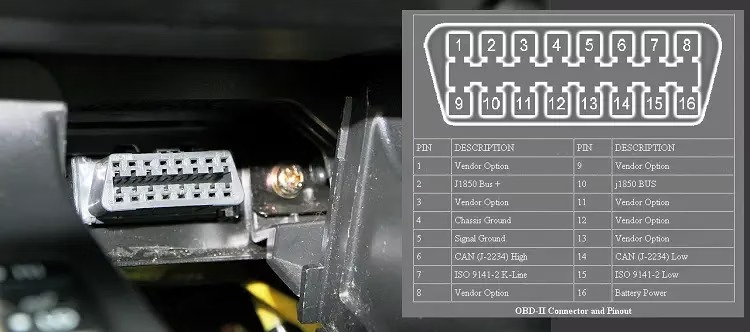

Hệ thống mạng nền tảng CAN hỗ trợ hoàn toàn các chuẩn chẩn đoán lỗi OBD II, giao thức truyền thông SAE J1939 cho xe tải lớn, và dễ dàng tích hợp chuyển tiếp với các giao thức cấp cao mạng xương sống ô tô hiện đại như CANopen, XCP, FlexRay và Automotive Ethernet.

7 CÂU HỎI THƯỜNG GẶP (FAQ) VỀ CAN BUS

1. CAN BUS CÓ PHẢI LÀ MỘT BỘ PHẬN PHẦN CỨNG CỤ THỂ KHÔNG?

Không hoàn toàn. CAN Bus bản chất là một giao thức truyền thông mã nguồn (phần mềm quy chuẩn), nhưng để triển khai cấu trúc giao tiếp trên xe thì bắt buộc phải cấu thành từ các phần cứng vật lý bao gồm: Bộ điều khiển CAN (CAN Controller) xử lý dữ liệu, Bộ thu phát tín hiệu (CAN Transceiver) chuyển đổi điện áp và dải Cáp xoắn đôi tín hiệu CAN_H & CAN_L chịu trách nhiệm dẫn truyền. Chúng thường được nhà sản xuất tích hợp sẵn trên bo mạch vi xử lý bên trong các hộp ECU của xe.

2. KHI NÂNG CẤP LẮP ĐẶT MÀN HÌNH ANDROID Ô TÔ, CÓ BẮT BUỘC CẦN CAN BUS KHÔNG?

Có. Màn hình Android thông minh muốn tiếp nhận thông tin dữ liệu điện tử của xe để hiển thị trực quan lên giao diện như: thông số điều hòa, hình ảnh mắt cảm biến lùi, vận tốc vòng tua, trạng thái cửa xe đóng/mở… thì bắt buộc phải kết nối nối tiếp thông qua một cục giải mã tín hiệu ngoại vi gọi là bộ giải mã cục CAN Bus Box. Các dòng xe thế hệ mới hiện nay của Mazda, Hyundai, Ford, Toyota bắt buộc phải chọn mua đúng mã CAN tương thích của dòng xe đó khi nâng cấp màn hình.

3. TẠI SAO CÓ THỂ GÂY RA LỖI HỆ THỐNG KHI LẮP ĐẶT PHỤ KIỆN KHÔNG TƯƠNG THÍCH VỚI CAN BUS?

Bởi vì hệ thống cảm biến của hộp ECU sẽ phát hiện ra dải tín hiệu lạ, xung đột dòng điện hoặc sai lệch thông số dữ liệu trên đường truyền, từ đó phần mềm trung tâm sẽ tự động kích hoạt chế độ báo lỗi (Safe Mode), tắt chức năng hoạt động hoặc hiển thị cảnh báo lên đồng hồ taplo. Một số lỗi phổ biến do phụ kiện không tương thích gây ra bao gồm: Đèn pha báo lỗi hỏng bóng khi thay bóng LED không có mạch giải mã Canbus, mất tín hiệu hình ảnh camera lùi nguyên bản, liệt hệ thống phím điều khiển âm thanh tích hợp trên vô-lăng lái. Do đó, quy tắc cốt lõi là phải chọn đúng bộ giải mã CAN Box được lập trình tương thích riêng cho từng đời xe để tránh các lỗi chập hỏng mạch điện.

4. SỰ KHÁC BIỆT CỐT LÕI GIỮA CLASSIC CAN VÀ CÔNG NGHỆ MỚI CAN FD LÀ GÌ?

CAN FD cho phép truyền tải dung lượng gói dữ liệu lớn hơn rất nhiều (lên đến 64 byte so với 8 byte của mạng CAN Classic truyền thống), đồng thời sở hữu tốc độ băng thông truyền tải nhanh hơn gấp nhiều lần (đạt mức tối đa 8 Mbps). Điều này giúp triệt tiêu hoàn toàn độ trễ tín hiệu, là giải pháp công nghệ lý tưởng để đáp ứng cho cấu trúc mạng phức tạp của các dòng ô tô thông minh và xe điện thế hệ mới.

5. XE ĐỜI CŨ KHÔNG TÍCH HỢP HỆ THỐNG CAN BUS CÓ NÂNG CẤP MÀN HÌNH ANDROID ĐƯỢC KHÔNG?

Hoàn toàn được. Tuy nhiên, màn hình Android lắp đặt trên các dòng xe này sẽ không thể hiển thị được các tính năng đồng bộ thông minh như thông số nhiệt độ điều hòa, vận tốc xe, hay cảnh báo cửa hở mở bằng hình ảnh đồ họa. Lúc này, màn hình Android nâng cấp sẽ chỉ đóng vai trò vận hành như một thiết bị giải trí công nghệ độc lập cơ bản (nghe nhạc, dẫn đường GPS qua sóng vệ tinh, xem Youtube).

6. CÁC LỖI KỸ THUẬT LIÊN QUAN ĐẾN CAN BUS PHỔ BIẾN NHẤT LÀ GÌ?

• Lỗi báo mất kết nối (U-code lỗi chẩn đoán): Hệ thống hiển thị hàng loạt mã lỗi cảnh báo gián đoạn giao tiếp giữa các hộp mô-đun điều khiển trung tâm.
• Lỗi thiết bị không phản hồi: Màn hình hoặc phím bấm vô lăng không nhận và thực thi được tín hiệu từ thiết bị công nghệ mới lắp thêm (đèn LED, camera lùi, thiết bị HUD).
• Lỗi phần cứng đường truyền: Dây tín hiệu CAN_H hoặc CAN_L trong hệ thống dây điện bị rạn đứt gãy gập, lỏng giắc cắm hoặc bề mặt đồng bị oxy hóa do ngập nước dẫn đến đoản mạch.
• Lỗi hỏng phần cứng hộp điều khiển: Một hộp mô-đun ECU bất kỳ trên mạch vòng bị hỏng chip phát, gây nghẽn mạch tín hiệu, làm gián đoạn toàn bộ hoạt động giao tiếp của mạng CAN.

7. TRUNG TÂM MPVSAIGON GIẢI QUYẾT CÁC VẤN ĐỀ LIÊN QUAN ĐẾN CAN BUS NHƯ THẾ NÀO?

Tại xưởng độ xe chuyên nghiệp MPVSAIGON, quy trình xử lý và tích hợp hệ thống điện tử luôn tuân thủ nghiêm ngặt các tiêu chí an toàn:

• Chỉ tuyển chọn và sử dụng các bộ giải mã tín hiệu CAN Box chính hãng cao cấp, được lập trình cập nhật phần mềm chuẩn xác theo đúng thông số của từng phiên bản xe cụ thể.
• Sử dụng thiết bị máy chẩn đoán lỗi chuyên dụng (OBD Scanner) để đo đạc quét thông số, kiểm tra tính tương thích và kiểm tra điện áp đường truyền trước khi bàn giao lắp đặt phụ kiện.
• Tư vấn giải pháp nâng cấp đồng bộ tối ưu hóa mạch điện tử, đi dây bọc ống cách nhiệt độc lập an toàn bảo vệ hệ thống nguyên bản zin xe.
• Chính sách hậu mãi chu đáo, hỗ trợ bảo hành phần mềm phần cứng và xử lý triệt để các lỗi liên quan mạng CAN Bus cho quý chủ xe.

LỜI KẾT TỪ MPVSAIGON

CAN Bus đóng vai trò như hệ thần kinh trung ương, là trục xương sống công nghệ quyết định đến sự vận hành ổn định và chính xác của toàn bộ cấu trúc xe hơi hiện đại. Tại trung tâm MPVSAIGON, chúng tôi sở hữu nền tảng kỹ thuật vững chắc sành sỏi chuyên môn, am hiểu sâu sắc sự phức tạp của hệ thống mạch điện số hóa ô tô và luôn sẵn sàng đồng hành cùng quý chủ xe trong mọi giải pháp nâng cấp, tân trang nâng đời nội thất xe limousine, cam kết mang lại chất lượng hoàn thiện sắc nét thẩm mỹ và an toàn kỹ thuật tuyệt đối.
