Cách đấu dây điện cho công tắc 5 chân

Các sơ đồ dưới dây sẽ hướng dẫn các bạn cách đấu dây cho loại công tắc 5 chân

Giải thích ký hiệu:

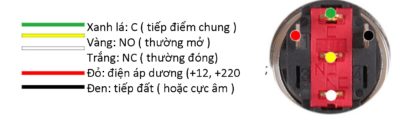

Công tắc có 5 chân: +, -, C, NO, NC

+, – : 2 chân điện áp dương và điện áp nối dất

C: tiếp điểm chung ( màu xanh lá )

NO: tiếp điểm thường mở ( màu vàng )

NC: tiếp điểm thường đóng ( màu trắng )

Các bạn có thể xêm ký hiệu được ghi ở các chân công tắc và tìm màu dây tương ứng trên giắc cắm

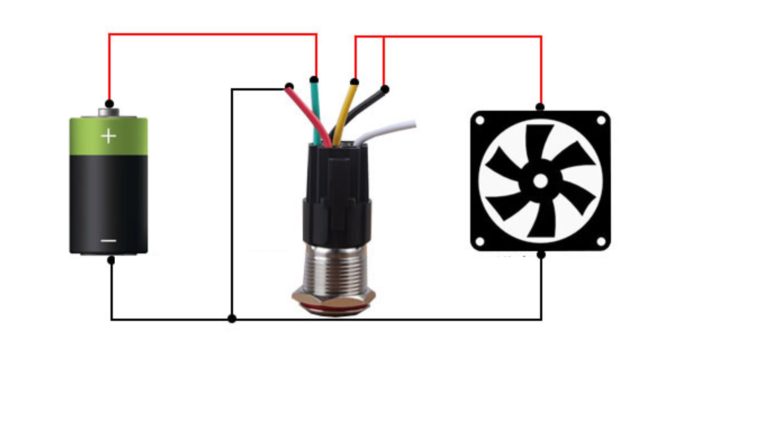

1.Cách đấu dây để đèn LED công tắc luôn sáng

nhấn công tắc: đèn sáng và thiết bị hoạt động

nhấn tiếp: đèn vẫn sáng, thiết bị tắt.

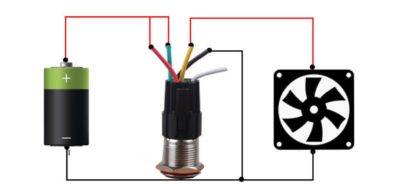

2. Cách đấu dây: nhấn công tắc, đèn sáng và thiết bị hoạt động

nhấn thêm 1 cái, đèn tắt và thiết bị tắt

Rất dễ thực hiện, chúc các bạn thành công
